1、反應倉
反應倉是放置催化劑的外部結構，主要由框架鋼結構、鋼板焊接而成的密閉空間。在反應倉殼體上設置更換催化劑的門、人孔門和安裝聲波吹灰器的孔。在反應倉內，還原劑（氨氣）在催化劑的作用下與煙氣中的氮氧化物反應生成無害的氮氣和水蒸氣，從而去除煙氣中的NOx。2、催化劑
催化劑由陶瓷支架和釩-鈦基活性成分組成，當前流行的成熟催化劑有蜂窩式、波紋狀和平板式。 蜂窩式催化劑是把載體和活性成份混合物整體擠壓成型；波紋狀催化劑外形如起伏的波紋，從而形成小孔。平板式催化劑是以不銹鋼金屬網格為基材，負載上含有活性成份的載體壓制而成；SCR系統的性能主要由催化劑的質量和反應條件所決定，催化劑體積越大，NOx脫除效率越高，氨的逸出量也越少。

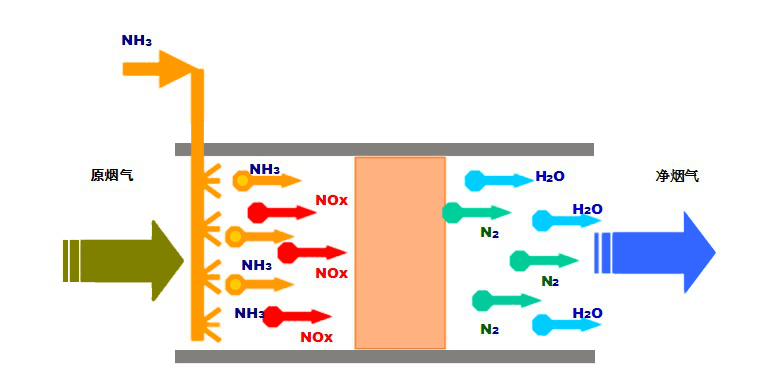

以氨為還原劑的SCR工藝流程圖
3、煙道系統
煙道系統分為反應器入口煙道和出口煙道兩個部分。在入口煙道上布置氨噴射裝置、管式混合器、煙氣導流板和灰斗等，在出口煙道上布置有煙氣導流板等。4、儲存和輸送系統
儲存和輸送系統主要由卸料壓縮機、儲罐、蒸發槽、緩沖槽及輸送管道組成，并備有氮氣吹掃系統。還原劑用槽罐車運輸，以液態儲存于儲罐中。還原劑在噴入煙氣中之前，由蒸發器蒸發氣化，并經緩沖罐穩壓后供給反應器。5、噴射系統
噴射系統由稀釋風機、混合器和噴氨格柵組成，是將氣化后的還原劑與稀釋空氣混合，通過噴氨格柵噴入反應器上游的煙氣中。6、吹灰系統
反應器采用聲波吹灰，每臺反應器安裝一套聲波吹灰系統，吹灰器的控制接入DCS系統。
